注塑加工中，ABS塑料，具有較大的機械強度和良好的綜合性能, 在電子工業(yè)、機械工業(yè)、交通運輸、建筑材料、玩具制造等工業(yè)中占有重要的位置, 特別是稍微大型的箱體結構以及受力元件, 需要電鍍的裝飾件更是離不開這種塑料。

    ABS塑料的溫度與熔融粘度的關系有別于其他無定型塑料。在熔化過程溫度升高時, 其熔融實際上降低很小, 但一旦達到塑化溫度(適宜加工的溫度范圍, 如220～250℃) , 如果繼續(xù)盲目升溫, 必將導致耐熱性不太高的ABS的熱降解反而使熔融粘度增大, 注塑模具成型更困難, 制件的機械性能也下降了。

      所以,ABS的注射溫度雖然比聚苯乙烯等塑料的更要高, 但不能像后者那樣有較寬松的升溫范圍。某些溫控不良的注塑機, 當生產(chǎn)ABS制件到一定數(shù)量時, 往往或多或少地在制件上發(fā)現(xiàn)嵌有黃色或褐色的焦化粒, 而且很難利用加新料對空注射等辦法將其清除排出。

      究其原因, 是ABS塑料含有丁二烯成分, 當某塑料顆粒在較高的溫度下牢牢地粘附在螺槽中一些不易沖刷的表面上, 受到長時間的高溫作用時, 造成降解和碳化。既然偏高溫操作對ABS可能帶來問題, 故有必要對料筒各段爐溫進行限制。當然, 不同類型和構成的ABS的適用爐溫也不同。如柱塞式機, 爐溫維持在180～230℃; 螺桿機, 爐溫維持在160～220℃。

      特別值得提出的是, 由于ABS的加工溫度較高, 對各種工藝因素的變化是敏感的。所以料筒前端和噴嘴部分的溫度控制十分重要。實踐證明, 這兩部分的任何微小變化都將在制件上反映出來。溫度變化越大, 將會帶來熔接縫、光澤不佳、飛邊、粘模、變色等缺陷。

塑料模具加工制作的四個注意要點

塑料模具加工主要分四個環(huán)節(jié)，分別是鍛造工藝，預備熱處理，淬火與回火，消應力退火。1、鍛造工藝。這是塑料模具工作零件制造過程中的重要環(huán)節(jié)。對于高合金工具鋼的塑料模具，通常對材料碳化物分布等金相組織提出技術要求。此外，還應嚴格控制鍛造溫度范圍，制定正確的加熱規(guī)范，采用正確

塑料產(chǎn)品基本驗收方法的制定

塑料產(chǎn)品的缺陷基本分為以下三種。一，致命缺陷:與安全有關的缺陷，如突出的銳角、漏電、有毒等危害人體健康和安全的缺陷。所以，對于塑料制品來說，前期的結構設計盡量不要存在銳角，塑料加工廠在選擇材料時選擇要考慮環(huán)保，安全性能測試是至關重要的一步。二，嚴重缺陷:與產(chǎn)品安全無關與產(chǎn)品功能有關的缺陷，如產(chǎn)品較脆、

塑料扁平外殼翹曲變形的現(xiàn)象和原因

注塑加工廠在注塑生產(chǎn)外殼時，冷卻是一個特殊的過程，外殼兩端的冷卻速度會比中心區(qū)域的冷卻速度快一點，而接近外殼中心處的離形腔的冷卻速度是最慢的。因此，在熱量釋放中，塑料模具的離形腔是最慢的，兩端材料雖然已經(jīng)固化，但隨著外殼中心處熔體的冷卻，外殼整體的收縮還會繼續(xù)存在。又由于尖

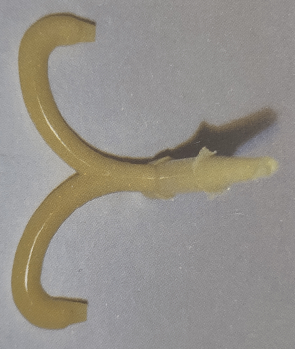

注塑產(chǎn)品缺陷料頭附近有暗區(qū)的理解

注塑產(chǎn)品的缺陷分析料頭附近有暗區(qū)1、 表觀在料頭周圍有可辨別的環(huán)形如使用中心式澆口則為中心員，如使用側澆口則為同心圓，這是因為環(huán)形尺寸小，看上去像黯暈。這上堅是加上高枯性(低流動性)材料時會發(fā)生這種現(xiàn)象，如IPC、PMA和ABS你。物理原因如果注射速度太高，熔料流動速度過快且粘性高，料頭附近表層部分材料容易

模具的斜滑塊抽芯機構概念

當規(guī)件的側回較況。所需的抽芯距離不大，但所需抽芯力較大時，可采用斜滑塊機構進行側向分型與抽芯，斜滑塊抽芯機構的模具俗稱膠杯模，其特點是利用拉鉤的拉力和彈贊的推力驅動斜滑塊作斜向運動.在塑件被推出脫模的同時由斜滑塊完成側向分型與抽芯動作。斜滑塊抽芯機構通常用于外側抽芯，根據(jù)抽芯位置
