本文為大家分析一下注塑件常見的6種缺陷的造成原因和注塑模具的改善措施以及成型的改善措施，歡迎大家指正和討論，有需要模具定制的可以聯(lián)系我廠，價格和實力都是值得的。

一、缺料

1、缺陷原因：

成品的細小部位、角落處無法完全成型, 因模具加工不到位或是排氣不暢, 成型上由于注射劑量或壓力不夠等原因, 設計缺陷(壁厚不足)。

2、模具改善措施：

修正缺料處模具，采取或改良排氣措施, 增加料厚, 澆口改善(加大澆口, 增加澆口)。

3、成型改善：

加大注射劑量、增加注射壓力等。

二、縮水

1、缺陷原因：

常發(fā)生于成形品壁厚或料厚不均處, 因熱熔塑膠冷卻或固化收縮不同而致, 如肋的背面、有側壁的邊緣、BOSS柱的背面。

2、模具改善措施：

減料厚, 但至少保留2/3的料厚；加粗流道、加大澆口；加排氣。

3、成型改善：

升高料溫、加大注射壓力、延長保壓時間等。

三、表面亮印

1、缺陷原因：

常發(fā)生于經過減料厚的BOSS柱、或筋的背面, 或是由于型芯、頂針設計過高造成壓力痕。

2、模具改善措施：

降低火山口；修正型芯、頂針；母模面噴砂處理, 降低模面亮度。

3、成型改善：

降低注射速度、減小注射壓力等。

四、氣紋

1、 缺陷原因：

發(fā)生于進澆口處, 多由于模溫不高, 注射速度、壓力過高, 進澆口設置不當, 進澆時塑膠碰到擾流結構

2、模具改善措施：

變更進澆口, 流道打光, 流道冷料區(qū)加大, 進澆口加大, 表面加咬花（通過調機或修模趕結合線亦可)。

3、成型改善：

升高模溫、降低注射速度、減小注射壓力等。

五、結合線（夾水紋）

1、 缺陷原因：

發(fā)生于兩股料流匯合處, 如兩個進澆口的料流交合, 繞過型芯的料流交合, 由于料溫下降、排氣不良所致。

2、模具改善措施：

變更進澆口, 加冷料井 , 開排氣槽或公模面咬花等。

3、成型改善：

升高料溫、升高模溫等。

六、毛邊（批峰）

1、 缺陷原因：

常發(fā)生公母模的結合處, 由于合模不良所致, 或是模面邊角加工不當, 成型上常由于鎖模力不夠, 料溫、壓力過高等。

2、模具改善措施：

修正模具、重新合模。

3、成型改善：

增加鎖模力(檢查射出機臺噸位是否足夠)、降低料溫、減小注射壓力、減少保壓時間、降低保壓壓力等。

簡述ABS塑料注射成型溫度

注塑加工中，ABS塑料，具有較大的機械強度和良好的綜合性能, 在電子工業(yè)、機械工業(yè)、交通運輸、建筑材料、玩具制造等工業(yè)中占有重要的位置, 特別是稍微大型的箱體結構以及受力元件, 需要電鍍的裝飾件更是離不開這種塑料。 ABS塑料的溫度與熔融粘度的關系有別于其他無定型塑料。在熔化過程

塑料制品熔接縫的缺陷定義

熔接縫表觀在充模方式里，熔接縫是指各流體前端相遇時的一條線。特別是塑料模具有高拋光表面的地方，制品上的熔接縫很象一條刮痕或一條槽，尤其是在顏色深或透明的制品上更明顯。熔接縫的位置總是在料流方向上。?物理原因? 熔接縫形成的地方為熔料的細流分叉并又連接在一起的地方，最典

什么是雙色注塑？

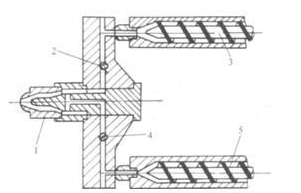

注塑生產中，所謂雙色注塑成型，是指將兩種不同色澤的塑料注入同一模具的成型方法。它能使塑件出現(xiàn)兩種不同的顏色，并能使塑件呈現(xiàn)有規(guī)則的圖案或無規(guī)則的云紋狀花色，以提高塑件的實用性和美觀性。 雙混色注塑成型 注塑加工廠家生產中，如下圖所示為雙混色注

注塑加工工藝的優(yōu)缺點

注塑加工模具加工是門工藝技術，主要是將塑料轉變?yōu)橄胍母黝愃苣z產品的各種工藝。其原理是將粒狀或粉狀的塑膠原料加入到注射機的科斗里，原料經加熱熔化呈流動狀態(tài)，在注射機的螺桿或活塞推動下，經噴嘴和注塑模具的澆注系統(tǒng)進入模具型腔，在模具型腔內硬化定型,從而做出產品要的形狀。注塑加工工藝在生活中隨處可見，優(yōu)點

注塑加工對注塑壓力的理解

注塑壓力是由注塑系統(tǒng)的液壓系統(tǒng)提供的。液壓缸的壓力通過注塑機螺桿傳遞到塑料熔體上，塑料熔體在壓力的推動下，經注塑機的噴嘴進入模具的豎流道(對于部分模具來說也是主流道)、主流道、分流道，并經澆口進入模具型腔，這個過程即為注塑過程，或者稱之為填充過程。壓力的存在是為了克服熔體流動過程中
